Муфта мачтовая стяжная муфта (Серия 3.604.2-5)

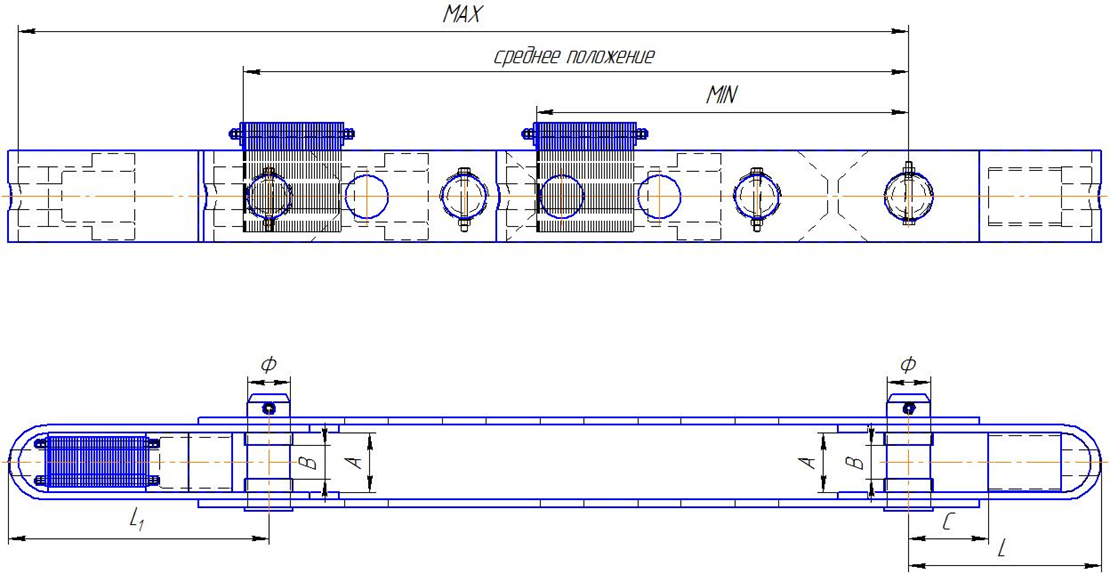

МАЧТОВЫЕ МУФТЫ Стяжная муфта (Серия 3.604.2-5)

Посмотреть PDF

Условное обозначение	Расчетное усилие, т	Диаметр каната, мм	Размеры, мм									Масса, кг
Условное обозначение	Расчетное усилие, т	Диаметр каната, мм	Ф	A	B	C	L	L₁	MIN	MAX	Среднее положение	Масса, кг
Стяжная муфта	5,0	8 – 12	35	50	26	74	210	300	290	890	590	17,8
Стяжная муфта	10,0	14 – 18	35	50	26	74	210	310	285	945	615	21,04
Стяжная муфта	13,0	20,5	48	65	33	80	250	360	360	1080	720	35,6
Стяжная муфта	25,0	22,0 – 27,0	55	75	39	109	275	380	405	1185	795	48,2
Стяжная муфта	35,0	30 – 36	65	85	53	122	305	410	440	1280	860	69,8
Стяжная муфта	45,0	38,0	65	95	51	115	315	440	445	1350	897,5	92,5
Стяжная муфта	55,0	40 – 42	80	110	62	151	355	480	510	1580	1050	138,65
Стяжная муфта	60,0	45,0	80	125	61	153	375	510	515	1715	1115	171,83
Стяжная муфта	75,0	48,5	90	140	68	174	415	550	585	1785	1185	224,44
Стяжная муфта	85,0	52,0	115	150	82	180	435	620	625	2125	1375	323,96
Стяжная муфта	100,0	61,5 – 64	115	150	82	185	460	660	695	2495	1595	376,38
Стяжная муфта	110,0	68	125	150	96	173	470	710	690	2445	1567,5	415,07

Оформить заявку
