Муфта мачтовая втулка ВТО (Серия 3.604.2-5)

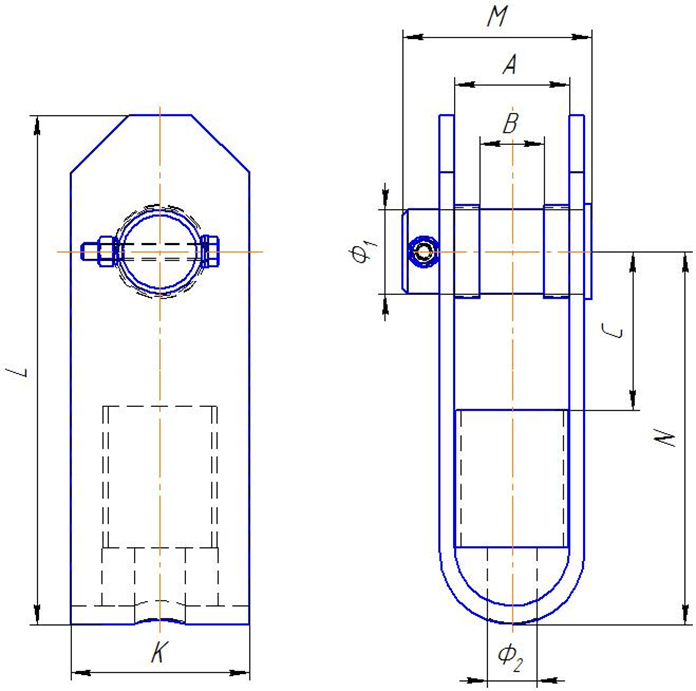

МАЧТОВЫЕ МУФТЫ Втулка ВТО (Серия 3.604.2-5)

Смотреть PDF

Условное обозначение	Расчетное усилие, т	Диаметр каната, мм	Размеры, мм									Масса, кг
Условное обозначение	Расчетное усилие, т	Диаметр каната, мм	Ф₁	Ф₂	A	B	C	N	K	L	M	Масса, кг
ВТО–5	5,0	8 – 12	35	20	50	26	74	210	80	260	104	3,76
ВТО–10	10,0	14 – 18	35	26	50	26	74	210	100	260	104	4,2
ВТО–13	13,0	20,5	48	28	65	33	69	250	100	320	123	7,5
ВТО–25	25,0	22,0 – 27,0	55	34	75	39	109	275	130	365	133	10,5
ВТО–35	35,0	30 – 36	65	42	85	53	122	305	150	405	147	15,96
ВТО–45	45,0	38,0	65	46	95	51	115	315	150	415	161	19,46
ВТО–55	55,0	40 – 42	80	48	110	62	151	355	170	485	180	29,94
ВТО–60	60,0	45,0	80	52	125	61	153	375	180	505	195	37,16
ВТО-75	75,0	48,5	90	56	140	68	174	415	200	565	225	52,21
ВТО–85	85,0	52,0	115	60	150	82	180	435	220	595	243	73,4
ВТО–100	100,0	61,5 – 64	115	70	150	82	185	460	240	620	243	78,62
ВТО–110	110,0	68	125	76	150	96	173	470	240	640	245	88,3
