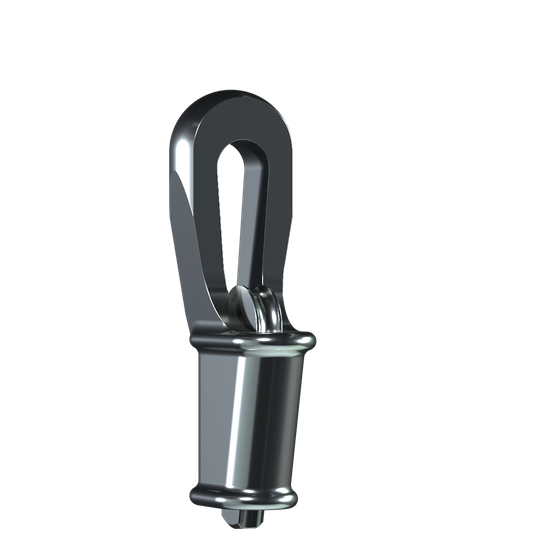

Муфта клиновая закрытая
Посмотреть PDF
Условное обозначение | Разрывное усилие не менее, т | Диаметр каната, мм | Размеры, мм | Масса, кг | ||||||
А | В | С | K | TA | TL |
| ||||
ЗКЛ 3.0 Хл | 40 | 18 – 19 | 220 | 100 | 34 |
|
|
|
|
|
ЗКЛ 4.0 Хл | 55 | 20 – 22 | 225 | 125 | 42 |
|
|
|
|
|
ЗКЛ 5.0 Хл | 75 | 24 – 26 | 290 | 130 | 50 |
|
|
|
|
|
ЗКЛ 6.0 Хл | 90 | 27 – 29 | 325 | 145 | 60 |
|
|
|
|
|
ЗКЛ 7.0 Хл | 110 | 30 – 32 | 360 | 160 | 68 |
|
|
|
|
|
ЗКЛ 8.0 Хл | 125 | 34 – 36 | 400 | 180 | 68 |
|
|
|
|
|
ЗКЛ 9.0 Хл | 150 | 37 – 39 | 500 | 240 | 72 |
|
|
|
|
|
ЗКЛ 10.0 Хл | 170 | 40 - 42 | 600 | 310 | 80 |
|
|
|
|
|
ЗКЛ 11.0 Хл | 225 | 43 – 48 | 640 | 325 | 90 |
|
|
|
|
|
ЗКЛ 12.0 Хл | 280 | 49 – 52 | 720 | 375 | 100 |
|
|
|
|
|
ЗКЛ 13.0 Хл | 360 | 54 – 58 | 775 | 400 | 110 |
|
|
|
|
|
ЗКЛ 14.0 Хл | 425 | 60 – 68 | 900 | 470 | 125 |
|
|
|
|
|
ЗКЛ 15.0 Хл | 460 | 72 - 76 | 1000 | 425 | 130 |
|
|
|
|
|
ЗКЛ 16.0 Хл | 625 | 81 - 86 | 1125 | 525 | 135 |
|
|
|
|
|
Муфта клиновая открытая
