Муфта заливная открытая (Литая / Из проката / Тип В по ОСТ 5.2044-72)

Муфта заливная открытая (Литая / Из проката / Тип В по ОСТ 5.2044-72)

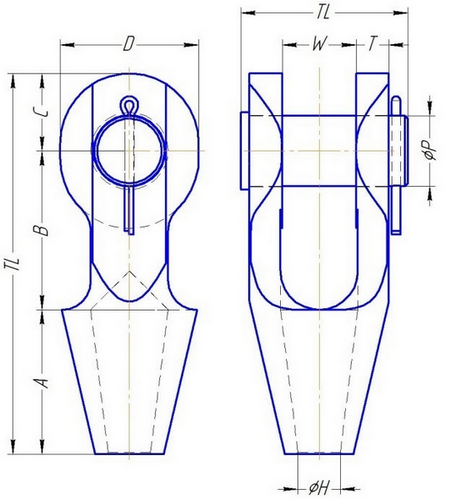

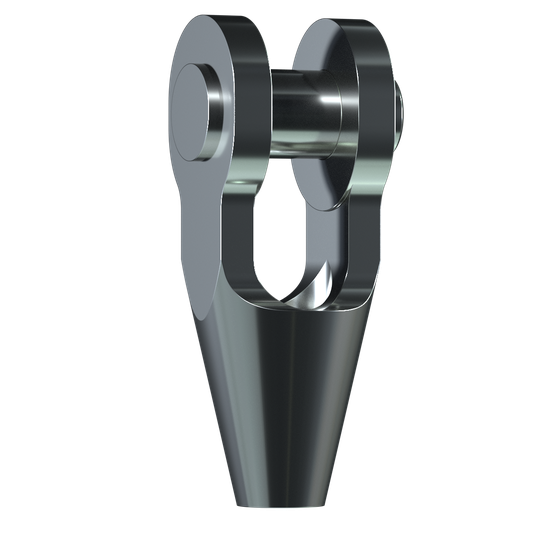

Муфта открытая заливная литая

Посмотреть в PDF

Условное обозначение	Разрывное усилие не менее, т	Диаметр каната, мм	Размеры, мм										Масса, кг

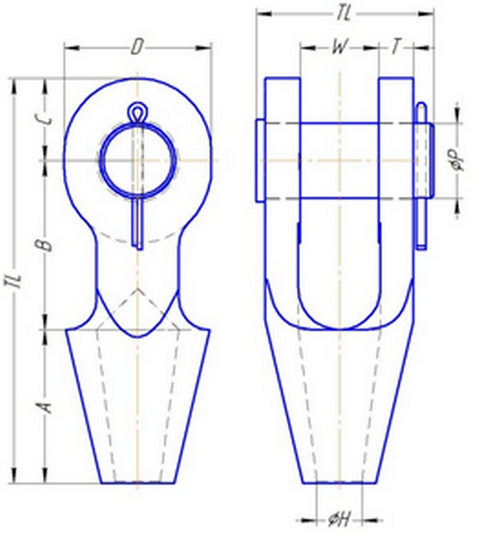

Условное обозначение	Разрывное усилие не менее, т	Диаметр каната, мм	А	В	С	D	ÆH	ÆP	T	TL	TB	W	Масса, кг
ОЗЛ 196 Хл	8	6 – 7	50	40	19	34	8,5	16	6	109	42	21	0,36
ОЗЛ 197 Хл	12	8 – 10	57	45	22	40	12	20,6	8	124	55	26	0,7
ОЗЛ 198 Хл	20	11. – 13	64	51	27	50	14	25	10	142	61	30	1,1
ОЗЛ 199 Хл	29	14 - 16	76	63	32	58	17,5	30	13	171	78	36	2,1
ОЗЛ 100 Хл	40	18 – 19	89	76	40	70	21	35	15	205	95	42	3,3
ОЗЛ 104 Хл	55	20 – 22	101	89	45	80	24	41	19	235	110	44	4,9
ОЗЛ 108 Хл	75	23 – 26	114	101	60	100	28	51	20	275	124	55	8,3
ОЗЛ 111 Хл	90	27 – 30	127	114	65	108	32	57	25	306	141	57	11,6
ОЗЛ 115 Хл	131	31 – 36	139	127	72	124	38	63	28	338	153	63	16,3
ОЗЛ 118 Хл	150	37 – 39	152	162	80	132	41	70	30	394	175	76	22,2
ОЗЛ 120 Хл	170	40 – 42	165	165	88	146	44	76	33	418	185	76	27,5
ОЗЛ 125 Хл	225	43 – 48	190	178	100	168	51	89	38	468	205	89	40,2
ОЗЛ 128 Хл	280	49 – 54	216	228	108	182	57	95	44	552	230	101	58,7
ОЗЛ 130 Хл	360	55 – 60	228	250	120	200	63	108	48	598	255	113	77,2
ОЗЛ 132 Хл	425	61 – 68	248	273	133	230	73	121	50	654	275	127	102,8
ОЗЛ 135 Хл	460	69 - 75	279	279	138	240	79	127	54	696	293	133	128,1
ОЗЛ 138 Хл	560	76 - 80	305	286	146	250	86	133	67	737	338	146	175,2
ОЗЛ 140 Хл	625	81 - 86	330	298	160	280	92	140	66	788	350	159	210,1
ОЗЛ 142 Хл	720	87 - 93	356	318	178	290	99	152	78	852	392	171	261,6

Муфта заливная из проката

Посмотреть в PDF

Условное обозначение	Разрывное усилие не менее, т	Диаметр каната, мм	Размеры, мм										Масса, кг
Условное обозначение	Разрывное усилие не менее, т	Диаметр каната, мм	А	В	С	D	ÆH	ÆP	T	TL	TB	W	Масса, кг
ОЗП 196 Хл	8	6 – 7	50	40	19	34	8,5	16	7	109	43	19	0,4
ОЗП 197 Хл	12	8 – 10	57	45	22	40	12	20,6	10	124	55	21	0,7
ОЗП 198 Хл	20	11. – 13	64	51	27	50	14	25	11	142	62	25	1,1
ОЗП 199 Хл	29	14 - 16	76	63	32	64	17,5	30	16	171	83	32	2,2
ОЗП 100 Хл	40	18 – 19	89	76	40	70	21	35	17	205	92	38	3,3
ОЗП 104 Хл	55	20 – 22	101	89	45	80	24	41	21	235	107	44	5,0
ОЗП 108 Хл	75	23 – 26	114	101	60	100	28	51	23	275	122	51	8,25
ОЗП 111 Хл	90	27 – 30	127	114	65	114	32	57	27	306	143	57	11,9
ОЗП 115 Хл	131	31 – 36	139	127	72	136	38	63	33	338	162	63	17,6
ОЗП 118 Хл	150	37 – 39	152	162	80	144	41	70	36	394	185	76	24,5
ОЗП 120 Хл	170	40 – 42	165	165	88	158	44	76	42	418	200	76	30,85
ОЗП 125 Хл	225	43 – 48	190	178	100	176	51	89	42	468	215	89	42,35
ОЗП 128 Хл	280	49 – 54	216	228	108	194	57	95	46	552	235	101	68,3
ОЗП 130 Хл	360	55 – 60	228	250	120	230	63	108	57	598	273	113	83,9
ОЗП 132 Хл	425	61 – 68	248	273	133	238	73	121	56	654	287	127	104,6

Муфта заливная открытая (тип В по ОСТ 5.2044-72)

Посмотреть в PDF

Условное обозначение	Допускаемая нагрузка, кН (т)	Диаметр каната, мм	Размеры, мм							Масса, кг

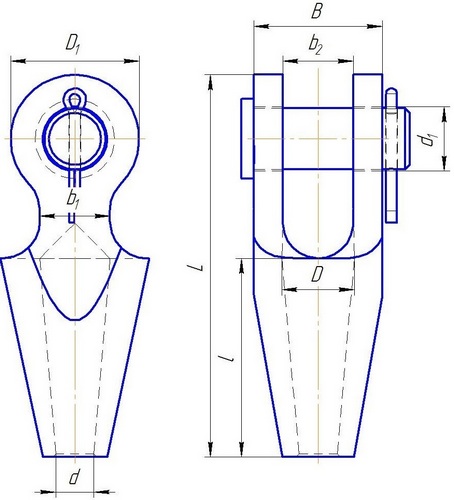

Условное обозначение	Допускаемая нагрузка, кН (т)	Диаметр каната, мм	B	D	D₁	d	d₁	L	l	Масса, кг
В-0,3	3,0 (0,3)	5,5	22	12	21	6,0	10,5	65	30	0,1
В-0,5	5,0 (0,5)	6,7	27	14	25	7,5	12,5	80	35	0,2
В-0,8	8,0 (0,8)	8,3	32	16	33	9,0	16,5	100	45	0,3
В-1,2	12,0 (1,2)	9,7	37	20	42	10,5	21,0	110	50	0,5
В-1,6	16,0 (1,6)	11,5	42	23	42	12,5	21,0	125	55	0,75
В-2,0	20,0 (2,0)	13,5	51	25	50	14,5	26,0	155	70	1,2
В-2,5	25,0 (2,5)	15,5	58	28	60	17,0	31,0	170	75	1,8
В-3,2	32,0 (3,2)	17,5	68	30	66	19,0	33,0	190	85	2,8
В-4,0	40,0 (4,0)	19,5	72	37	74	21,0	37,0	215	95	3,5
В-5,0	50,0 (5,0)	22,5	86	44	82	24,0	41,0	265	115	5,7
В-6,3	63,0 (6,3)	26,0	94	48	92	28,0	46,0	270	120	7,1
В-8,0	80,0 (8,0)	29,0	104	54	102	31,0	51,0	305	135	9,8
В-10,0	100,0 (10,0)	32,0	114	60	112	34,0	56,0	345	155	13,6
В-12,5	125,0 (12,5)	36,5	132	66	126	39,0	61,0	380	170	18,8
В-16,0	160,0 (16,0)	41,0	140	75	142	44,0	61,0	425	190	24,5
В-20,0	200,0 (20,0)	46,5	152	83	142	49,0	71,0	470	210	33,6
В-25,0	250,0 (25,0)	53,5	170	89	162	57,0	82,0	505	225	42,0
В-32,0	320,0 (32,0)	58,5	198	104	177	62,5	92,0	585	260	64,6
В-40,0	400,0 (40,0)	66,5	215	112	197	71,0	102,0	630	280	84,7
