Муфта закрытая заливная (Литая / Из проката / тип П по ОСТ 5.2044-72)

Закрытая заливная муфта (Литая / Из проката / тип П по ОСТ 5.2044-72)

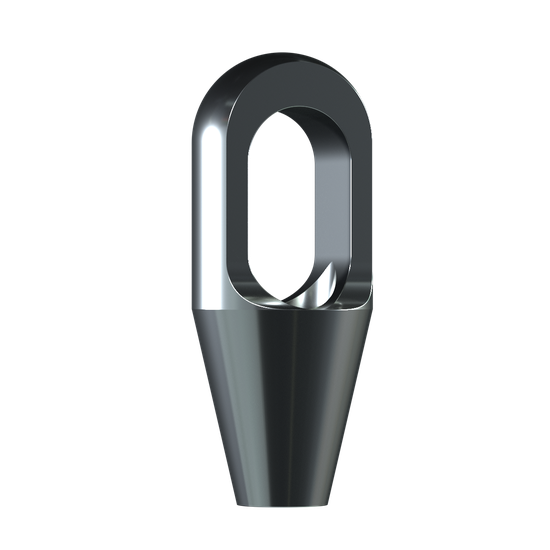

Муфта закрытая заливная литая

Посмотреть в PDF

Условное обозначение	Разрывное усилие не менее, т	Диаметр каната, мм	Размеры, мм								Масса, кг
Условное обозначение	Разрывное усилие не менее, т	Диаметр каната, мм	А	В	С	ÆH	К	T	TА	TL	Масса, кг
ЗЗЛ 296 Хл	8	6 – 7	50	40	11	8,5	22	13	38	101	0,27
ЗЗЛ 297 Хл	12	8 – 10	57	48	14	12	25	17,5	47	119	0,52
ЗЗЛ 298 Хл	20	11. – 13	63,5	59	17,5	14	30	22,5	54	140	0,83
ЗЗЛ 299 Хл	25	14 - 16	76	65	21	17,5	36	26	68	162	1,58
ЗЗЛ 200 Хл	40	18 – 19	89	78	27	21	42	32	77	194	2,4
ЗЗЛ 201 Хл	55	20 – 22	101	90	33	24	47	38	88	224	3,7
ЗЗЛ 204 Хл	75	23 – 26	114	103	36	28	57	44	100	253	5,3
ЗЗЛ 207 Хл	90	27 – 30	127	116	39	32	63	51	112	282	7,4
ЗЗЛ 212 Хл	125	31 – 36	139	130	43	38	70	57	128	312	10,8
ЗЗЛ 215 Хл	150	37 – 39	152	155	51	41	79	63	138	358	14,2
ЗЗЛ 217 Хл	170	40 – 42	165	171	54	44	83	70	150	390	18,6
ЗЗЛ 219 Хл	225	43 – 48	190	198	55	51	93	76	170	443	26,0
ЗЗЛ 222 Хл	280	49 – 54	216	224	62	57	100	82	190	502	36,5
ЗЗЛ 224 Хл	360	55 – 60	228	247	73	63	112	92	208	548	48,85
ЗЗЛ 226 Хл	425	61 – 68	248	270	79	73	140	102	236	597	66,7
ЗЗЛ 227 Хл	470	69 - 75	279	286	79	79	159	124	258	644	86,6
ЗЗЛ 228 Хл	560	76 - 80	305	298	83	86	171	133	328	686	176,8

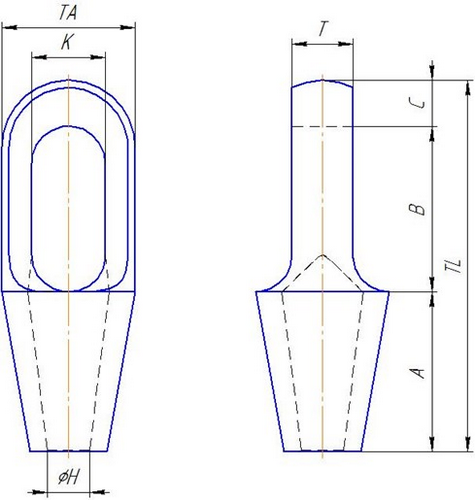

Муфта закрытая литая из проката

\

Посмотреть в PDF

Условное обозначение	Разрывное усилие не менее, т	Диаметр каната, мм	Размеры, мм								Масса, кг
Условное обозначение	Разрывное усилие не менее, т	Диаметр каната, мм	А	В	С	ÆH	К	T	TА	TL	Масса, кг
ЗЗП 296 Хл	8	6 – 7	50	40	11	8,5	22	13	38	101	0,27
ЗЗП 297 Хл	12	8 – 10	57	48	14	12	25	17,5	48	119	0,55
ЗЗП 298 Хл	20	11. – 13	63,5	59	17,5	14	30	22,5	54	140	0,84
ЗЗП 299 Хл	25	14 - 16	76	65	21	17,5	36	26	68	162	1,6
ЗЗП 200 Хл	40	18 – 19	89	78	27	21	42	32	78	194	2,5
ЗЗП 201 Хл	55	20 – 22	101	90	33	24	47	38	88	224	3,7
ЗЗП 204 Хл	75	23 – 26	114	103	36	28	57	44	103	253	5,7
ЗЗП 207 Хл	90	27 – 30	127	116	39	32	63	51	113	282	7,6
ЗЗП 212 Хл	125	31 – 36	139	130	43	38	70	57	133	312	12,1
ЗЗП 215 Хл	150	37 – 39	152	155	51	41	79	63	143	358	15,7
ЗЗП 217 Хл	170	40 – 42	165	171	54	44	83	70	153	390	19,0
ЗЗП 219 Хл	225	43 – 48	190	198	55	51	93	76	172	443	26,2
ЗЗП 222 Хл	280	49 – 54	216	224	62	57	100	82	192	502	37,7
ЗЗП 224 Хл	360	55 – 60	228	247	73	63	112	92	208	548	49,0
ЗЗП 226 Хл	425	61 – 68	248	270	79	73	140	102	248	597	70,0
ЗЗП 227 Хл	470	69 - 75	279	286	79	79	159	124	268	644	90,0

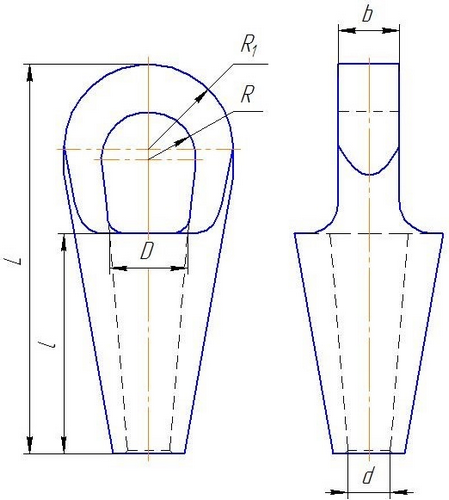

Закрытая заливная муфта (тип П по ОСТ 5.2044-72)

Посмотреть PDF

Условное обозначение	Допускаемая нагрузка, кН (т)	Диаметр каната, мм	Размеры, мм							Масса, кг
Условное обозначение	Допускаемая нагрузка, кН (т)	Диаметр каната, мм	b	D	d	L	l	R	R₁	Масса, кг
П-0,3	3,0 (0,3)	5,5	9	12	6,0	60	30	7	12	0,1
П-0,5	5,0 (0,5)	6,7	12	14	7,5	75	35	9	16	0,1
П-0,8	8,0 (0,8)	8,3	13	16	9,0	90	45	11	19	0,2
П-1,2	12,0 (1,2)	9,7	15	20	10,5	100	50	12	21	0,3
П-1,6	16,0 (1,6)	11,5	18	23	12,5	115	55	14	25	0,5
П-2,0	20,0 (2,0)	13,5	22	25	14,5	140	70	17	30	0,8
П-2,5	25,0 (2,5)	15,5	25	28	17,0	165	75	19	35	1,1
П-3,2	32,0 (3,2)	17,5	25	30	19,0	170	85	21	40	1,8
П-4,0	40,0 (4,0)	19,5	30	37	21,0	195	95	24	42	2,2
П-5,0	50,0 (5,0)	22,5	35	44	24,0	230	115	28	50	3,8
П-6,3	63,0 (6,3)	26,0	40	48	28,0	240	120	30	55	4,6
П-8,0	80,0 (8,0)	29,0	40	54	31,0	275	135	34	60	6,3
П-10,0	100,0 (10,0)	32,0	45	60	34,0	310	155	38	65	9,0
П-12,5	125,0 (12,5)	36,5	50	66	39,0	335	170	42	75	12,0
П-16,0	160,0 (16,0)	41,0	60	75	44,0	380	190	47	80	17,2
П-20,0	200,0 (20,0)	46,5	65	83	49,0	420	210	52	90	23,3
П-25,0	250,0 (25,0)	53,5	70	89	57,0	450	225	56	100	28,7
П-32,0	320,0 (32,0)	58,5	80	104	62,5	520	260	65	115	44,9
П-40,0	400,0 (40,0)	66,5	90	112	71,0	560	280	70	125	56,8
