Задача:
В мае 2023 года компания М-Кран обратилась с запросом подготовки проекта съемных грузозахватных приспособлений для подъема Реактора (полипропиленового сплиттера) весом 1350кг высотой 102м.
Сложность заключалась не только в экстремальном размере реактора, но в способе его крепления к крюку крана. Применение кольцевого стропа грузоподъемностью 700тонн, при всей простоте на первый взгляд, в этой ситуации невозможно по многим причинам. основной причиной является диаметр каната такого стропа, он составит 250-270мм. Диаметр окружности в точке контакта на кране (крюк и пр.) и грузе должен быть не менее 6-ти диаметров каната. При уменьшении данного параметра снижается грузоподъемность стропа. В данной задаче сложными были: способ крепления к крюку крана, фиксация на крюке крана и грузе, вес самих стропов и/или грузозахватных приспособлений.
Решение:
Наша компания в течение года подготовила более 3-х вариантов решений данной задачи, но все они не отвечали требованиям заказчика. В итоге подошла еще одна проблема это сроки реализации решений. В итоге наша команда блестяще решила данную задачу основываясь на опыте многолетних испытаний Вантовых оттяжек. Мы предложили использовать четыре Вантовые оттяжки из каната 68мм вместо одного стропа из каната 252мм. Обладая знаниями об упругой и остаточной деформации применяемых канатов и технологией позволяющей выдерживать точность по длине Ванты в допуске +- 1,5мм мы были уверенны в успехе. Главным обстоятельством необходимым для обеспечения безопасности было равномерное распределение нагрузки между всеми Вантами и передачи ее от груза на крюковые подвески кранов, через Съемные грузозахватные приспособления. Вторым по сложности решением было размещение четырех Вант относительно одной точки на равных расстояниях. https://disk.yandex.ru/i/E0WY26zjrmEHvA
Галерея:
Общее описание

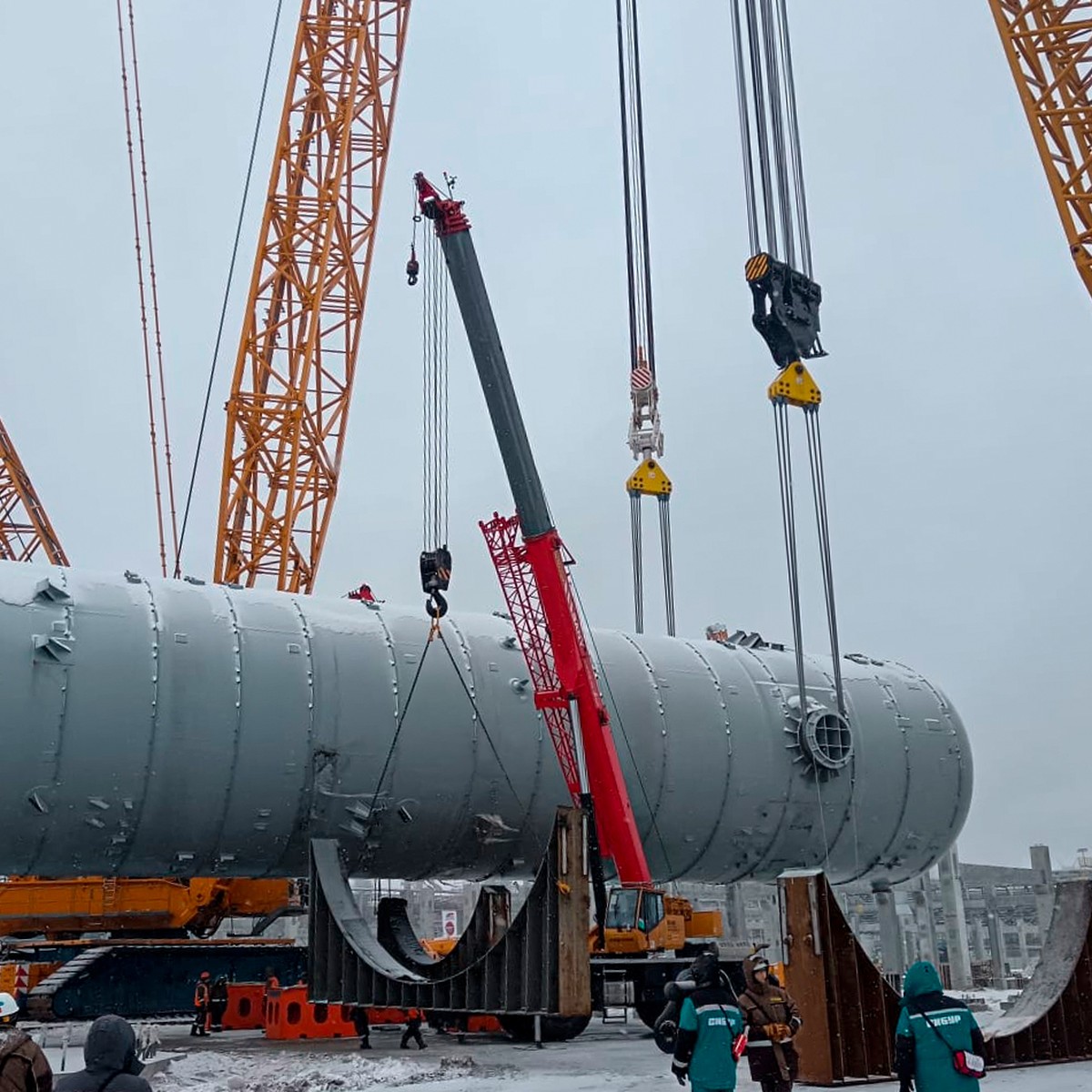

В результате согласования проекта решений с заказчиком мы приступили к изготовлению Сборного грузозахватного приспособления (СГП) 700тонн - 2шт. СГП 700т состоит из съемного грузозахватного приспособления названного нами "треугольник" предназначенного для закрепления Вантовых оттяжек на цапфе крюковой подвески крана и 4-х Вантовых оттяжек грузоподъемность. 90,0тонн длиной 30м. Треугольник имеет 8-мь точек крепления Вантовых оттяжек т.к. 4-ре ванты закрепленные с одной стороны треугольника огибая цапфу груза крепятся с другой его стороны образуя кольцо. В итоге при подъеме участвуют восемь канатов рабочей нагрузкой 90,0 тонн обеспечивая рабочую нагрузку СГП 720 тонн Два таких СГП соответственно 1440тонн. По факту реактор оказался с меньшим весом от заявленного и составил 1200т. В решении данной задачи не известным оставалось влияние сил трения каната о поверхность цапф на реакторе. На сколько произойдет перераспределение нагрузок на стороны треугольника, вызовет этот перекос критические значения. С целью уменьшения данного влияния поверхности канатов и цапф были смазаны консистентной смазкой. Контролируя данный параметр на протяжении всего подъема реактора, мы убедились в его допустимых и безопасных значениях. Подъем реактора прошел успешно в течении более чем 12ти часов.

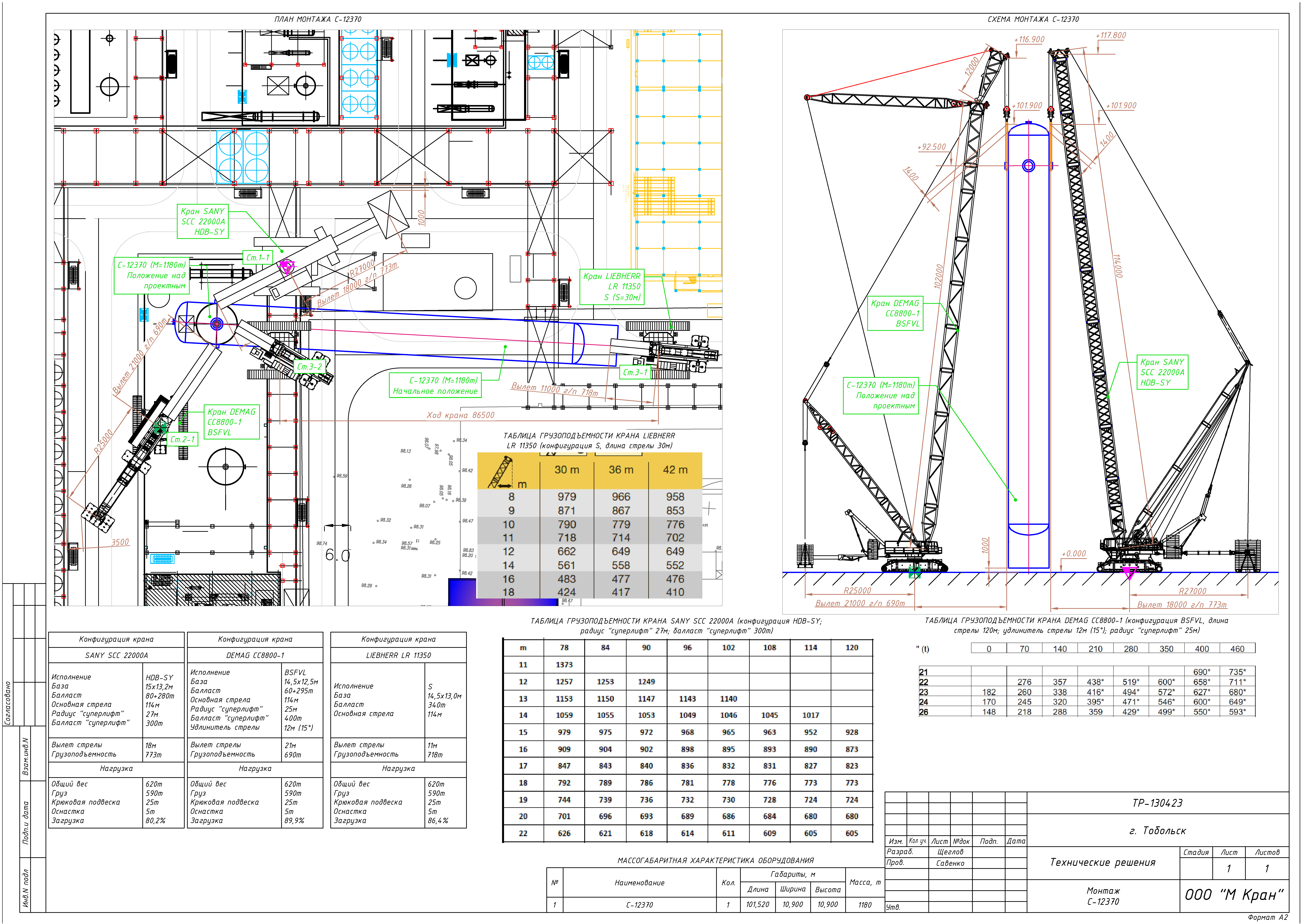

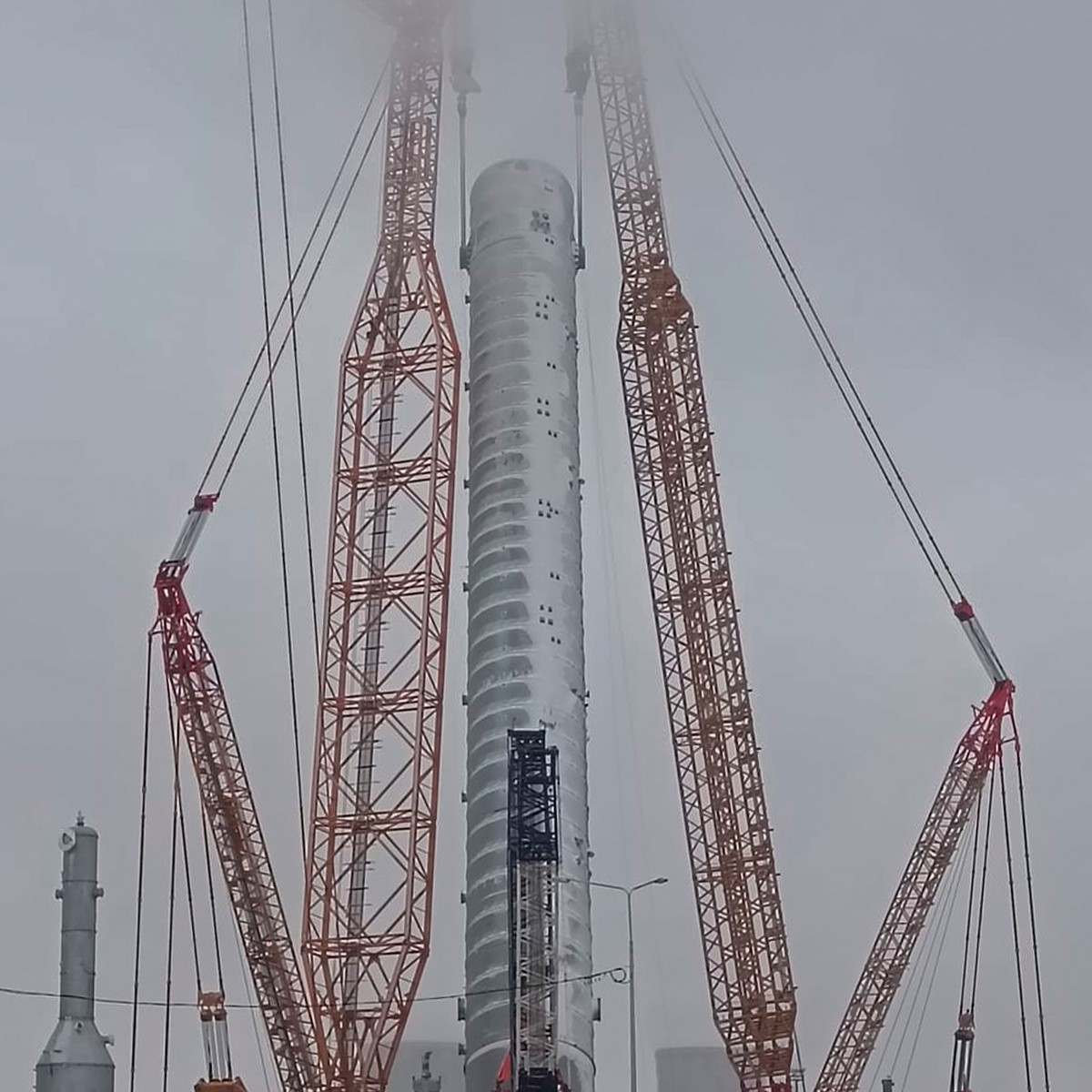

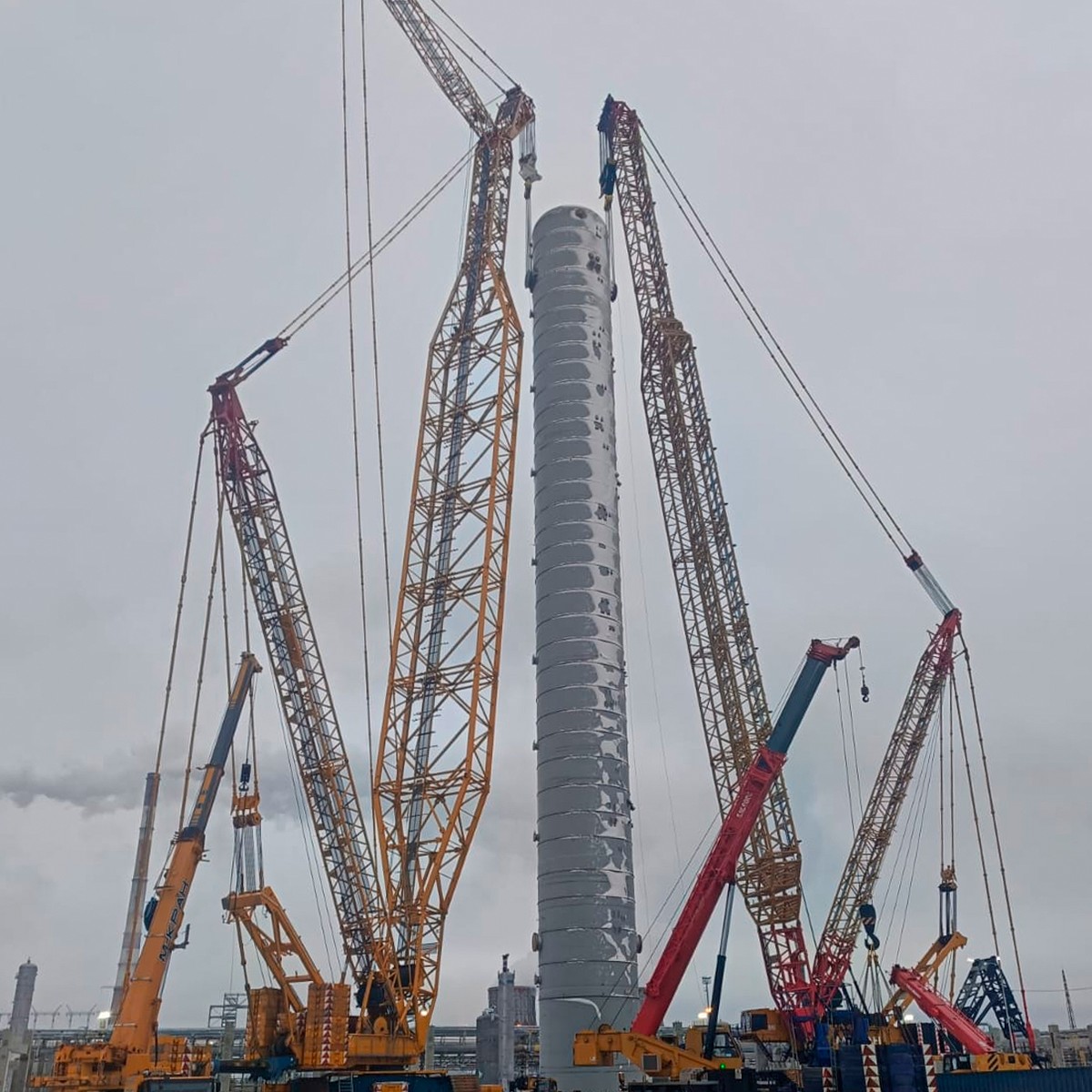

15.12.2024 М-Кран тремя кранами в совместной работе осуществили подъём и установку ПП-сплиттера весом 1200 тонн на «ДГП-2» нефтехимического комбината ЗапСибНефтехим "Сибур" г. Тобольск. Слаженно выполнили работу краны SANY SCE 22000A, Demag CC 8800-1 и Liebherr LR 1750. https://m-kran.ru/podjom-i-ustanovka-pp-splittera-1200-tonn/
Видео М-Кран https://disk.yandex.ru/i/8nOPp2Ia1oETVw
