Задача:
в 2012 году ЗАО УСПК обратилось с просьбой рассмотреть возможность поставки Вантовых Оттяжек для подъема вышек буровых установок грузоподъемностью 320,0т., Рабочая нагрузка на Вантовую оттяжку составляла 85,0т., ваниы различной длины в комплекте, всего 5шт.. Данная потребность возникла у компании при проектировании Буровых установок нового образца (передовой мировой опыт): Подъем-опускание вышки буровой установки основной лебедкой и крюкоблоком без дополнительной запасовки. "Сама себя поднимает." Такой способ значительно сокращает время на подъем и опускание вышки.
Решение:
2012 г. Для реализации задачи наша компания разработала конструкцию Вантовых оттяжек и технологию их изготовления, провели согласование с заказчиком. Этот год ознаменовал начало новой продуктовой линейки нашей компании: "Вантовые Оттяжки". Данные изделия изготавливаются по настоящее время различной грузоподъемности для нужд ЗАО УСПК https://uspk.net/produkcziya/burovye-ustanovki/burovye-ustanovki-staczionarnye/
История поставок: 2012 г. - 10шт (2компл.г/п 80,0т), 2014 г. - 35шт. (7компл. г/п 80,0т); 2015 г. - 5шт. (1компл. г/п 80,0т);
2016 г. - 5шт. (1компл. г/п 80,0т); 2017 г. - 15шт. (3компл. г/п 80,0т); 2018 г. - 5шт. (1компл г/п 95,0т); 2019 г. - 10шт. (2компл.г/п 80,0т);
2020 г. - 10шт. (2компл.г/п 80,0т) и 2шт. (г/п 95,0т); 2021 г. - 30шт. (6компл. г/п 95,0т); 2022 г. - 10шт. (2компл. г/п 95,0т) и 50шт. (10компл. г/п 80,0т); 2023 г. - 60шт. (12компл. г/п 80,0т);
2024 г. - 50шт. (10компл. г/п 80,0т); 2025 г. - 5шт. (1компл. г/п 95,0т); 2026 г. - законтрактовано 10шт. (2компл. г/п 95,0т).

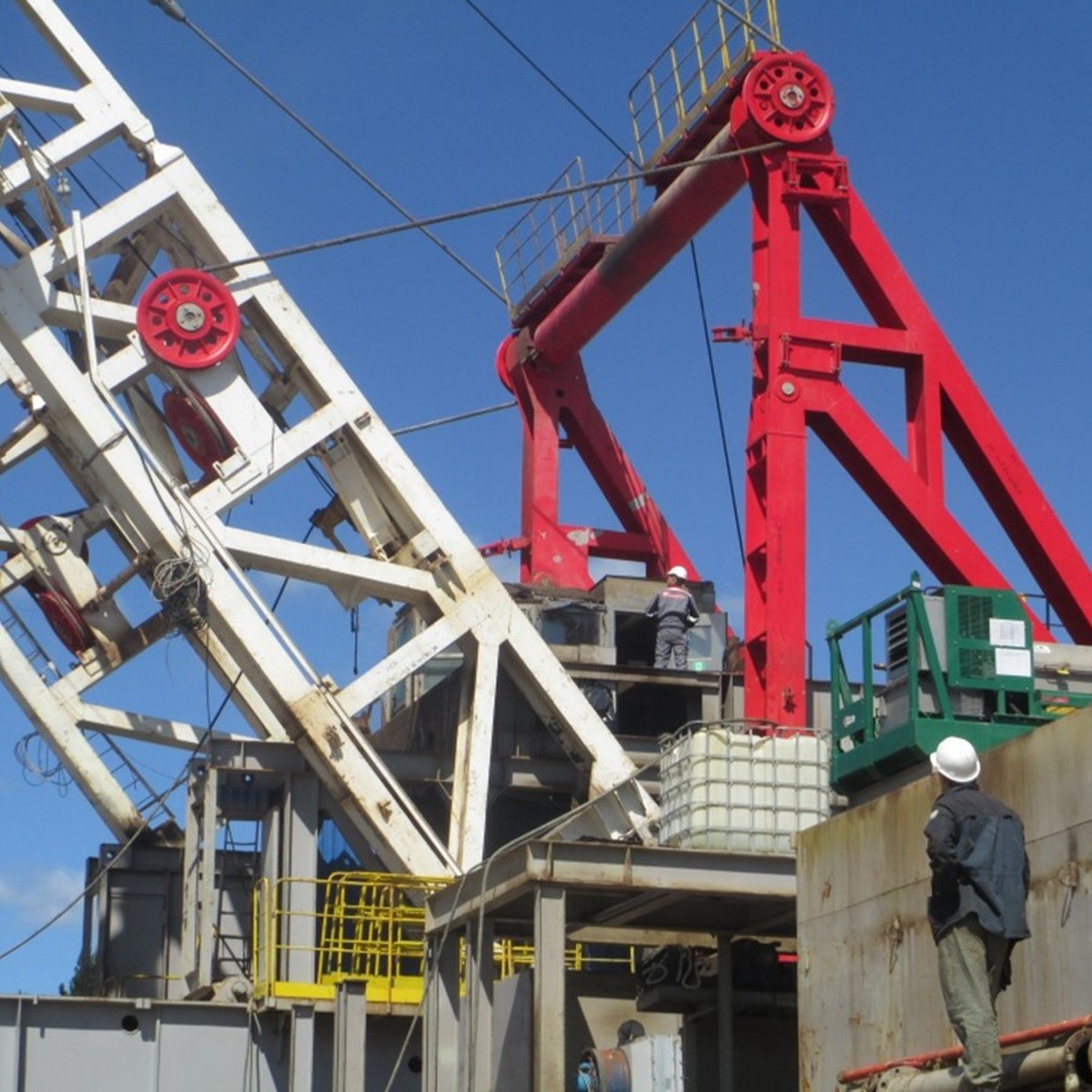

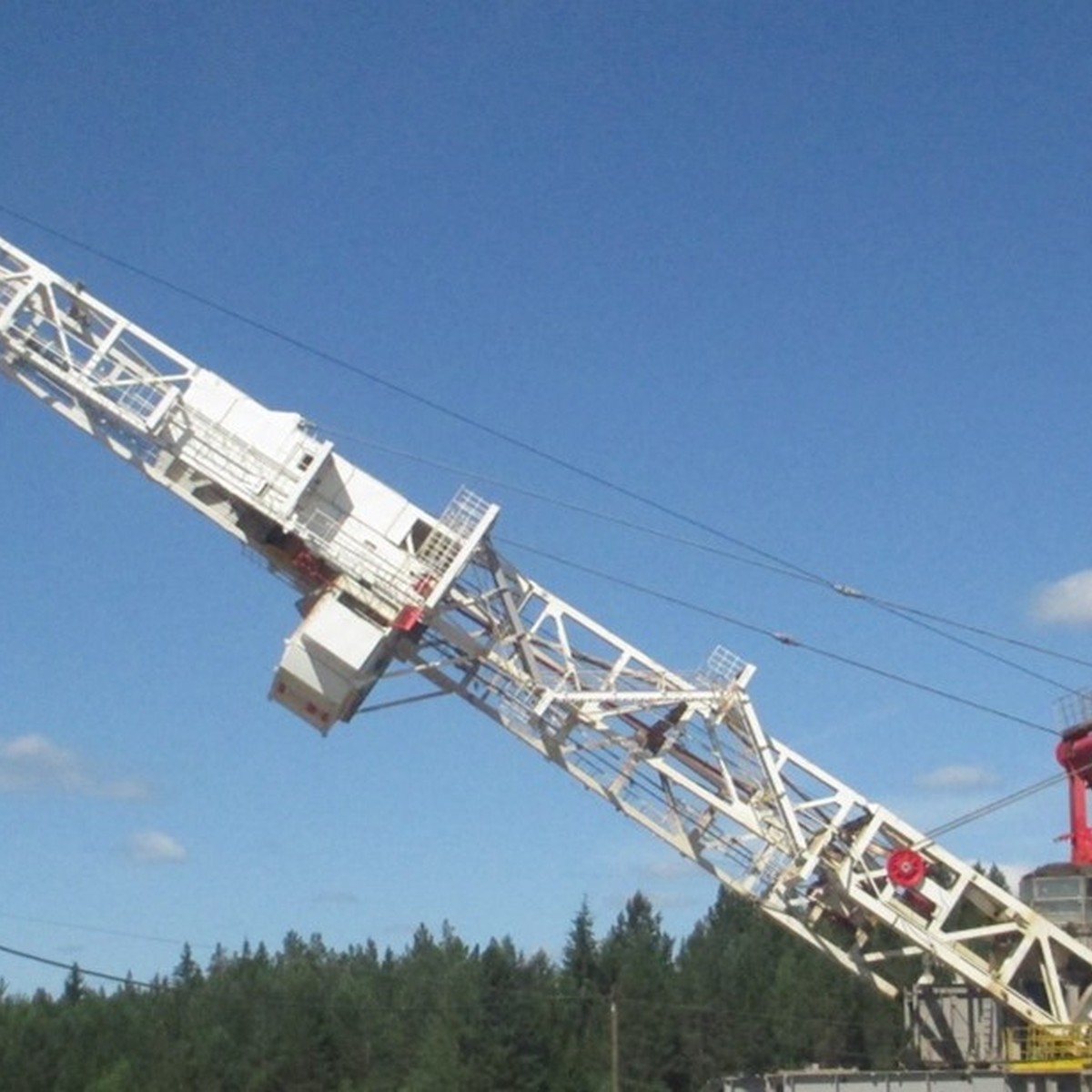

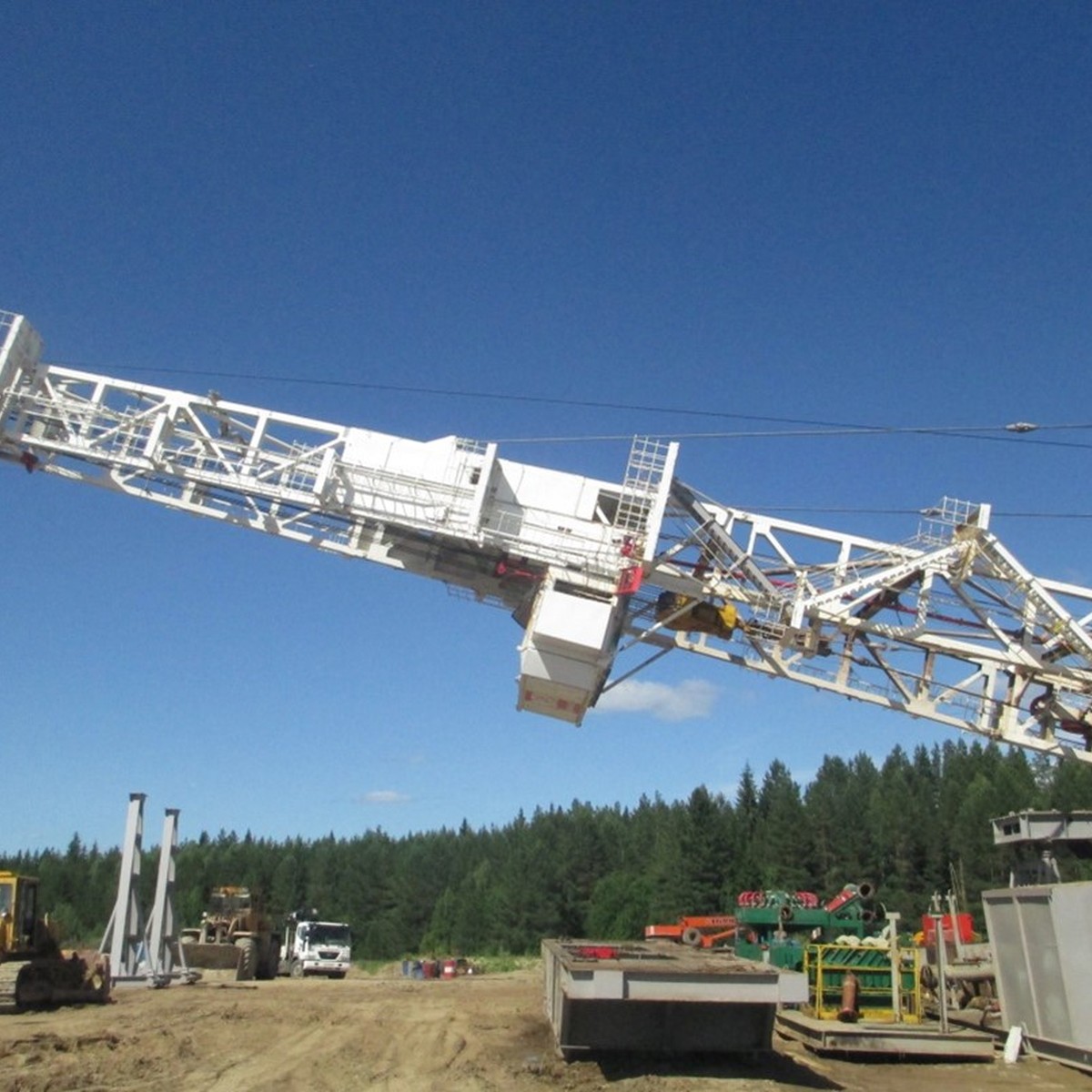

Галерея:
Общее описание
В ходе реализации проекта была успешно выполнена задача по разработке технологии изготовления.
В 2012 г. первый комплект Универсальных Вантовых Оттяжек заливных грузоподъемностью 80,0т проходил испытания на экспериментальной базе ЦНИИ им. Крылова сейчас ФГУП "Крыловский государственный научный центр" https://krylov-centre.ru/experimental/ В помещении Эллинга ресурсных и статических испытаний https://krylov-centre.ru/experimental/base-elling/ г. Санкт-Петербург.
В разработке дальнейших технологий: системы прочностного расчета, системы конструирования концевых элементов (муфт), технология изготовления муфт и термической обработки для условий эксплуатации до минус 50*С. станков, испытательного стенда усилием растяжения 120,0т. и оснастки были привлечены специалисты г. Екатеринбурга
В 2014 г. Получен Патент на полезную модель Вантовая оттяжка (варианты)
Начиная с 2012 г. наша компания произвела и поставила более 600шт. Вантовых оттяжек при эксплуатации которых мы не получили ни одной рекламации. Это благодаря тому, что КАЖДАЯ Ванта проходит испытания на стенде нашей компании. https://disk.yandex.ru/i/XqTp-KO8s7b6Sw
