Задача:
В 2018 году Челябинский цинковый завод стремился сократить сроки ремонта "фильтров" сернокислотного цеха. Главной идеей была строительство Сушильной башни на территории завода, а не на месте ее эксплуатации в помещении цеха. Для этого Сушильную башню весом 200т (по проекту) высотой 15м со смещенным центром тяжести в сторону отвода необходимо было поднять за раму-основание на которой ее смонтировали т.е. за низ башни. И переместить в здание Сернокислотного цеха через крышу. В тендере на проведение данных работ победила компания М-Кран имеющая в своем арсенале кран Liebcher грузоподъемностью 750т. Оснастку для решения задач этого уникального подъема предложила наша компания.
Данное событие нашло отражение в местных СМИ: https://veved.ru/chel/chel-news/130195-na-chelyabinskom-predpriyatii-s-pomoshhyu-krana-liebherr-ustanovili-170-tonnuyu-bashnyu-v-sobrannom-vide.html
.
Решение:
Основной сложностью стала нестандартная геометрия объекта: большая высота и смещенный центр тяжести башни создавал риск потери устойчивости в процессе подъема. Традиционные методы грузоподъема не гарантировали безопасности из-за неравномерного распределения нагрузки. Кроме того, требовалось обеспечить ювелирную точность операций, чтобы избежать повреждения здания и окружающей инфраструктуры.

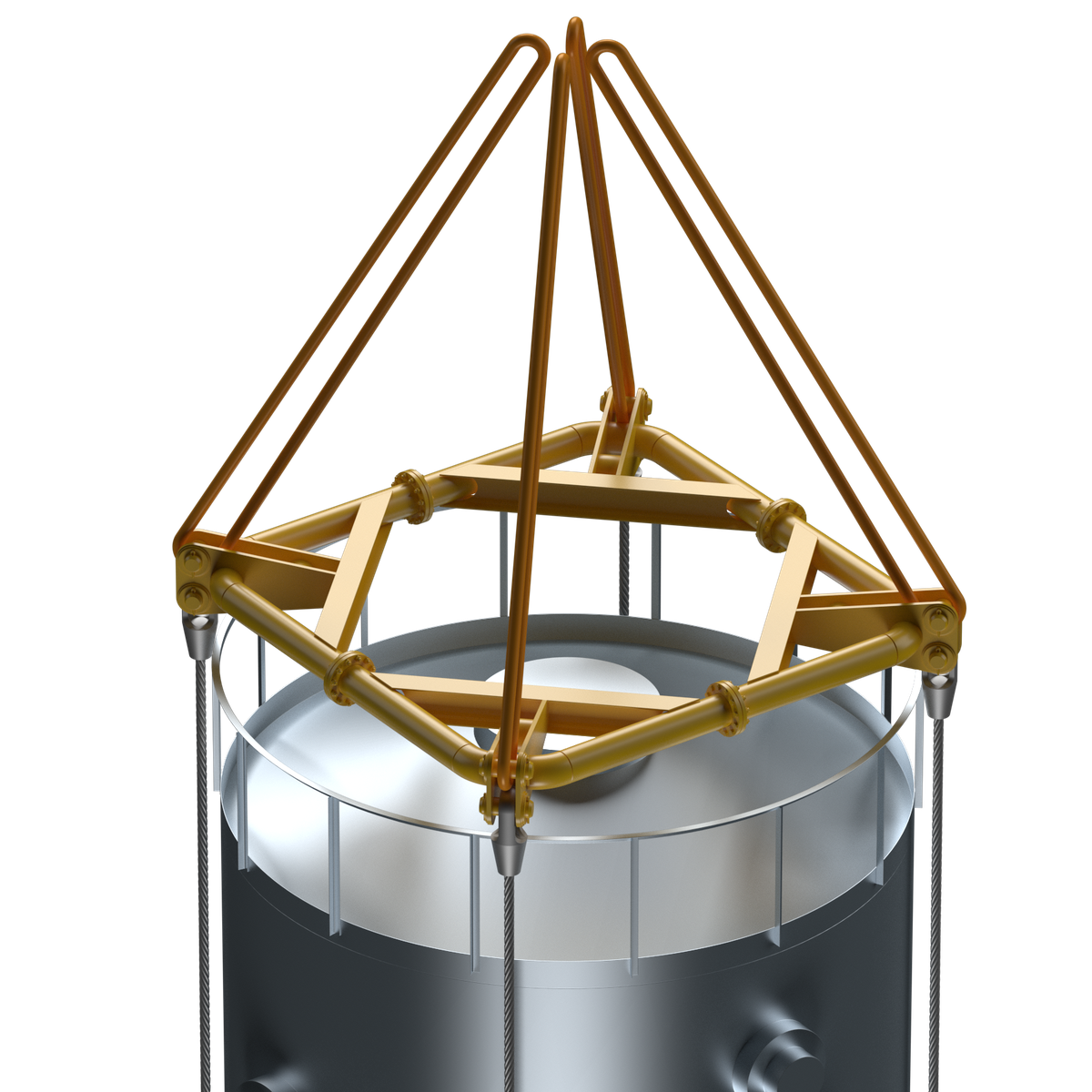

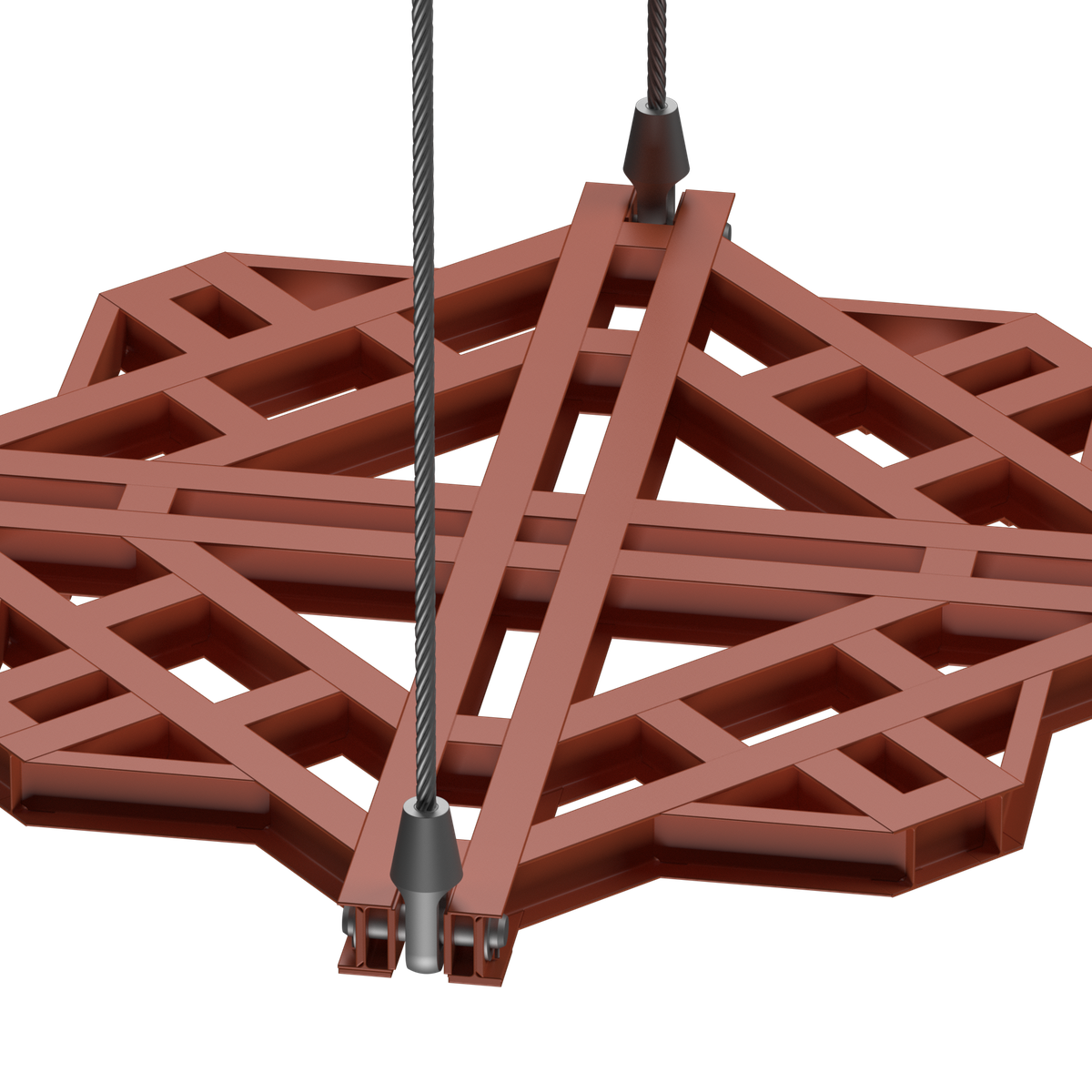

Специалисты компании разработали Грузоподъемную систему, основанную на использовании высокопрочных вантовых оттяжек и кастомизированных рамы-основания (снежинка) и верхней траверсы на вантовой подвеске.
- Вантовые оттяжки выступили в роли гибких элементов: подвижность стальных канатов относительно точек крепления в нижней раме-основании и в верхней траверсе на вантовой подвеске обеспечило смещение их относительно друг друга и расположило траверсу и крюк крана над центром тяжести "Сушильной башни", что обеспечило безопасность при подъеме.

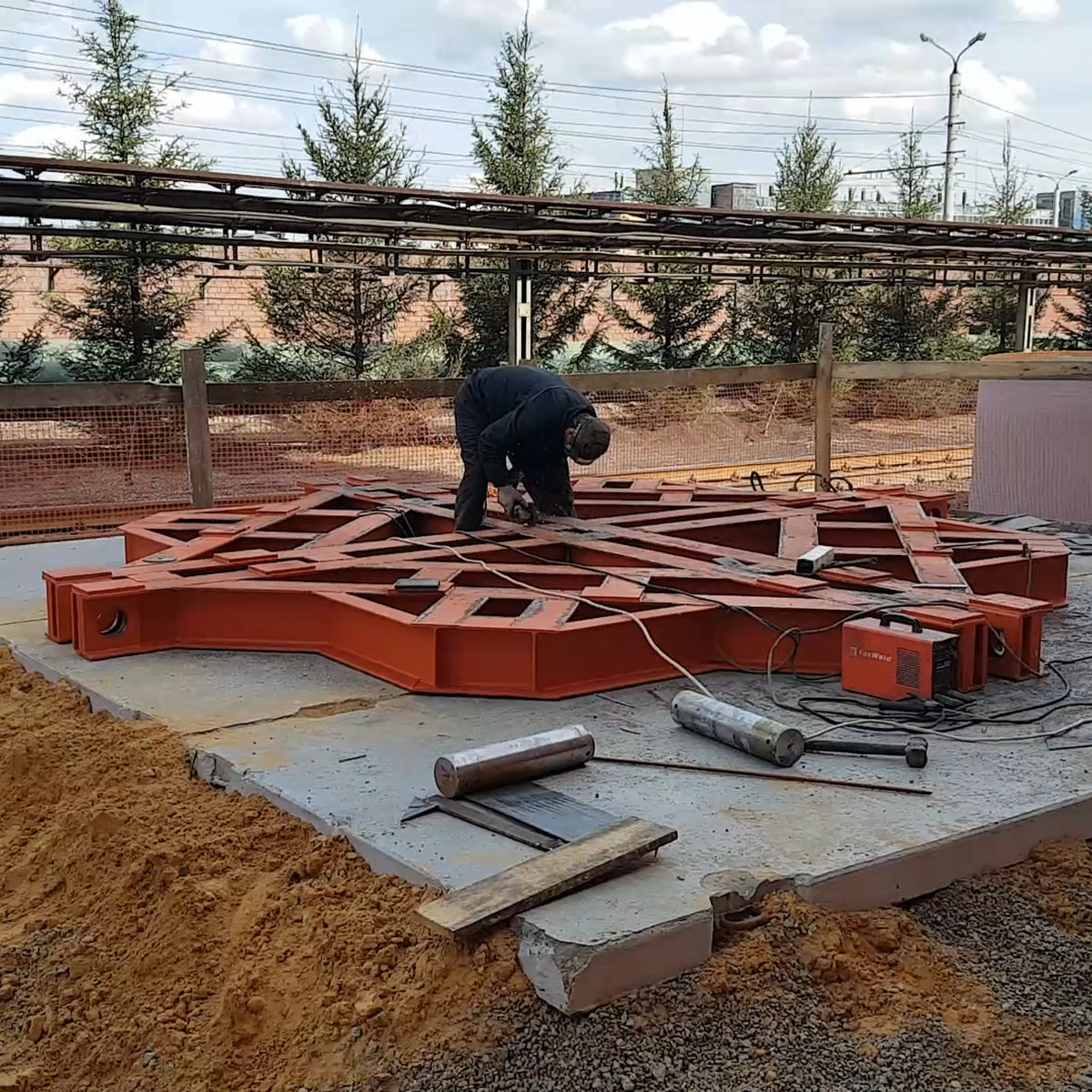

- Рама-основание и Траверса, изготовленные из сверхпрочной легированной стали, обеспечили жесткую фиксацию башни по периметру и высоте исключая сжимающие и растягивающие нагрузки на конструкцию башни. Это минимизировало колебания и исключило риск перекоса металлоконструкции башни.

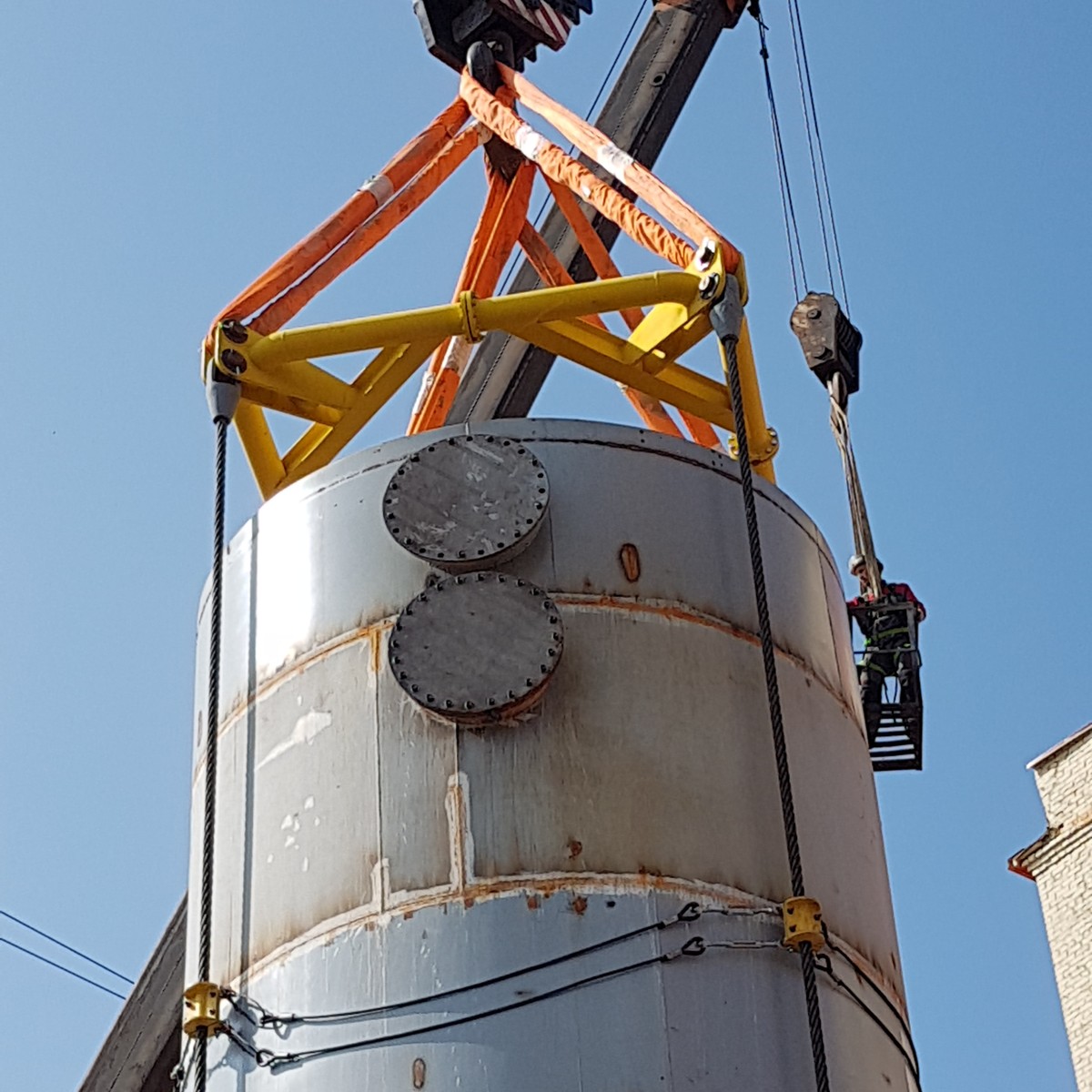

- Ограждение расположенное на вантовых оттяжках в верхней части башни обеспечивало страховочные действия в случае чрезмерного отклонения башни при отрыве от земли в "поиске" центра тяжести крюком крана.
Результатом данного проекта является успешный безопасный подъем и установка башни весом 200т высотой 15м со смещенным центром тяжести с ювелирной точностью в помещение Сернокислотного цеха через крышу на расстоянии 50м от места ее сборки. https://disk.yandex.ru/i/6c8gKWM7SZgGnQ
Галерея:
Общее описание

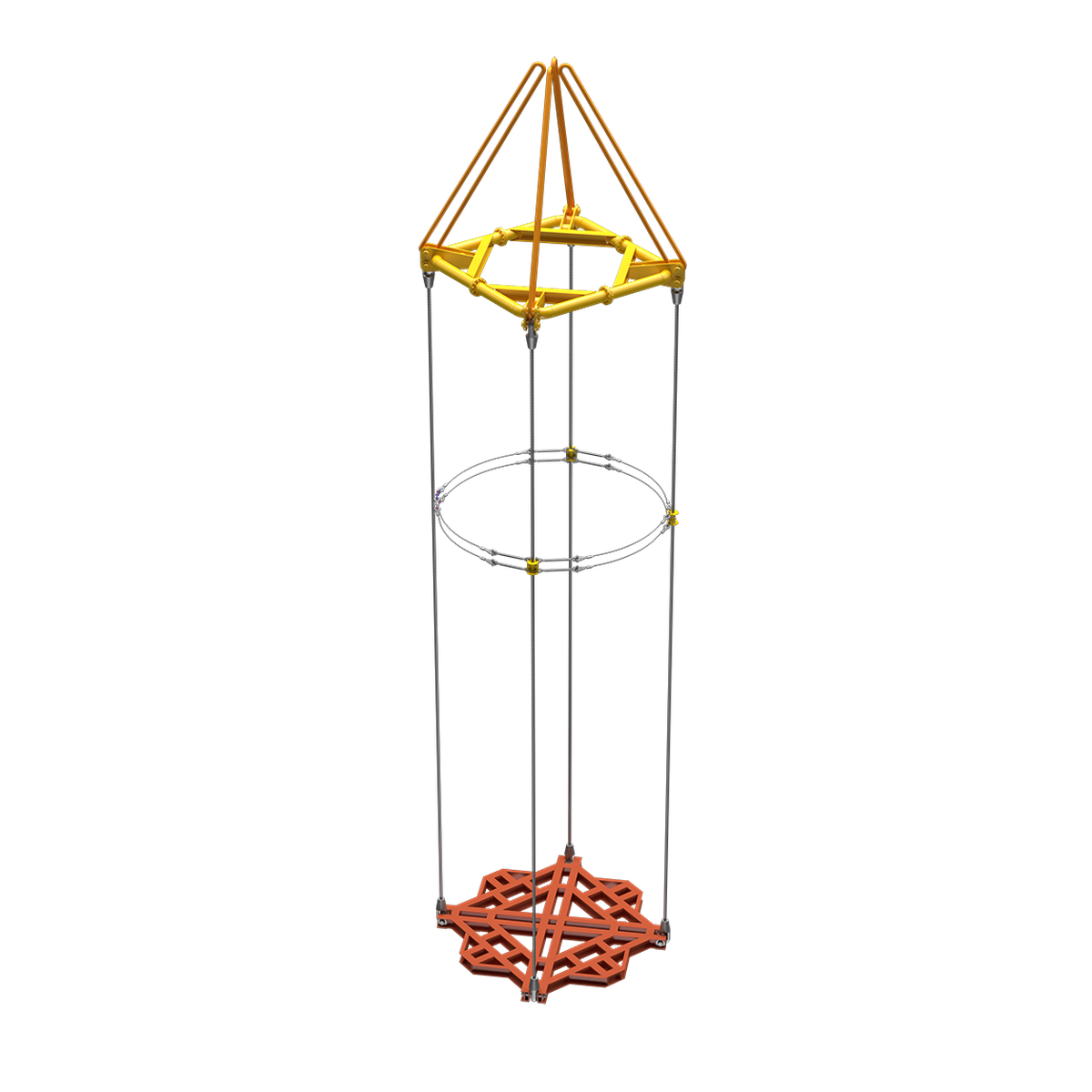

Наша компания опираясь на свой опыт использования Вантовых оттяжек смогла предложить уникальную Сборную Грузоподъемную Систему (СГП), подтвердила репутацию лидера в сфере грузоподъемных решений, реализуя проекты, которые становятся эталоном инженерного мастерства. Все изделия входящие в состав данного СГП спроектированы, рассчитаны и изготовлены нашей компанией.
- Проектирование: Инженеры провели 3D-моделирование и расчет нагрузок, чтобы определить оптимальные точки крепления и конструкцию траверс и вант.
- Монтаж системы: Траверсы и Вантовые оттяжки установили с использованием кранового оборудования малой грузоподъемности, чтобы избежать дополнительного давления на объект.
- Подъем: Операция выполнялась поэтапно, с остановками для мониторинга состояния элементов системы и коррекцией в случае необходимости.
Результат
Проект завершен в запланированные сроки и без инцидентов. Благодаря комплексному подходу башня заняла проектное положение без отклонений.
Группа компаний УГМК в лице Челябинского Цинкового завода опубликовали видео успешной новации в ремонте сушильных башен.
https://disk.yandex.ru/i/RM7XPUhTajHBkA
Данный вариант СГП нашел свое применение в дальнейших подъемах различных "фильтров" ЧЦЗ, смотреть далее в других проектах.
